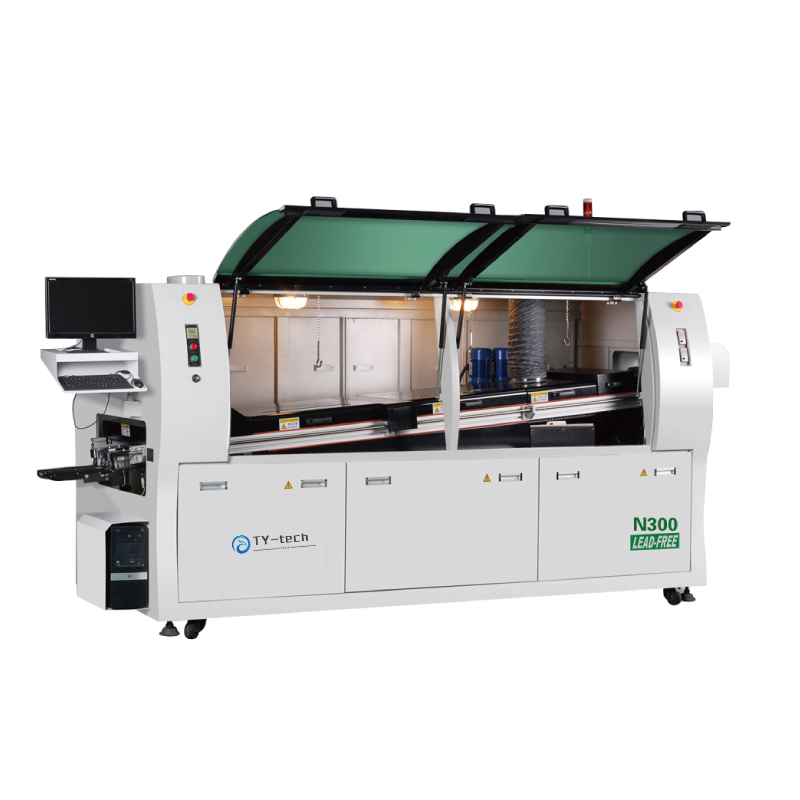

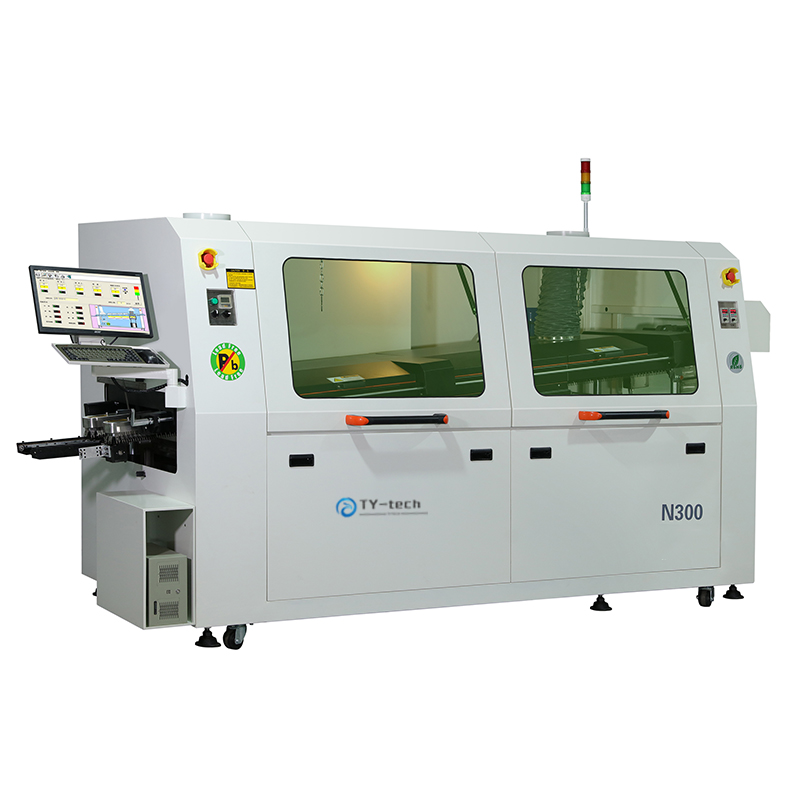

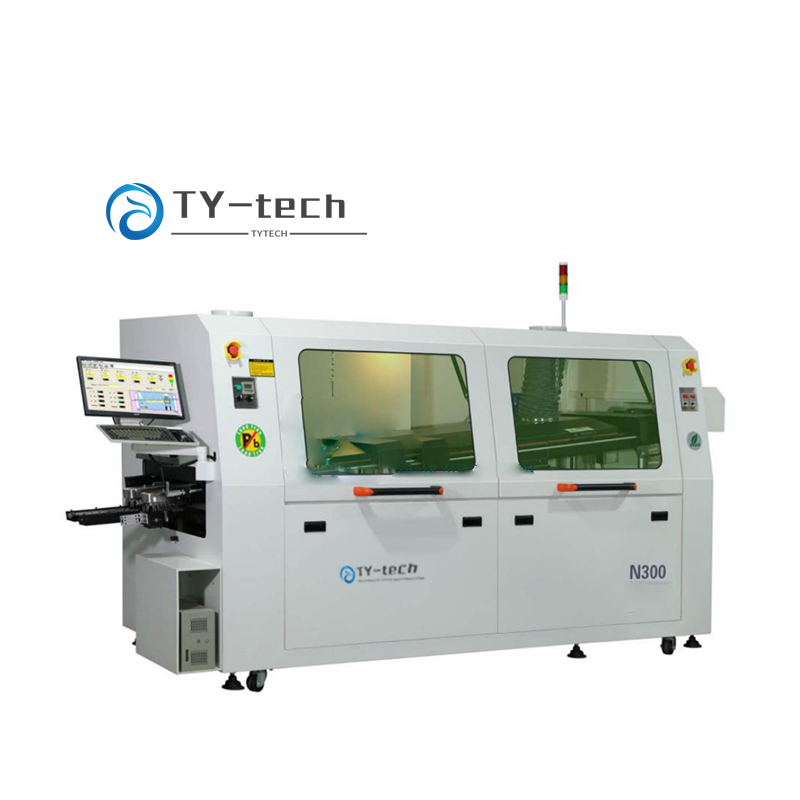

Machine à souder à la vague N300
Machine à souder à la vague N300
INTRODUCTION:
1. Application économe en énergie et sans plomb, conforme aux exigences de protection de l'environnement et conçue pour l'utilisateur
2. Système d'alimentation automatique, contrôle de l'onduleur, fonction de chargement automatique de la carte.
3. Pulvérisateur de flux utilisant une buse de pulvérisation japonaise transversale et entraîné par un moteur pas à pas, la plage de pulvérisation est sélective, contrôlée par PLC, précise et fiable.
4. Conception de tiroir de conteneur de récupération de flux, facile à nettoyer.
5. Convoyeur équipé de 3 vis réglables en largeur, la transmission du convoyeur est plus stable, aucun risque de chute de PCB.
6. Doigts de soudure en titane, double rainure en V hautement renforcée avec résistance à l'étain
7. Préchauffeurs d'air chaud contrôlés en boucle fermée PID, le système de préchauffage utilise trois contrôles de température indépendants afin d'assurer l'excellente conservation de la chaleur, l'uniformité de la température, la précision de la température à ± 2 ºC.
8. Conception modulaire de passage de préchauffage, protection de l'environnement et sécurité, pratique pour le nettoyage.
9. Le moteur à souder adopte un moteur de conversion haute fréquence importé avec un contrôle indépendant et des performances stables.
8. Le matériau de l'insert du pot de soudure est en fonte, ne se corrode jamais, pot de soudure avec gaine d'oxydation, faible scories de soudure
11. Fonction de démarrage de la minuterie pour pot de soudure, soudure fondue en 90 minutes.
12. Nettoyeur de doigts automatique équipé.
13. Avec la fonction de mémoire de boîte noire, la machine peut toujours stocker les données SPC, améliorer l'efficacité du travail.
14. Le système de surveillance et d'alarme intelligent assure des performances stables et la sécurité des opérateurs.
Spécification:
|
Spécifications générales | Dimension;3600*1250*1560mm |
| Poids : Environ : 1100 kg | |
| Puissance de démarrage : environ 19 KW | |
| Puissance de fonctionnement normale : 6-8 KW | |
| Alimentation :3ph,AC380V/220V 50HZ | |
| Systèmes de contrôle : PC avec Windows 7+PLC | |
| Compteur de PCB | |
|
Systèmes de convoyage | Direction : de gauche à droite, fixation avant (R à L) |
| Doigt en forme de V en alliage de titane | |
| Tampon de chargement PCB de 300 mm à l'entrée | |
| Méthode de contrôle de la vitesse du convoyeur : Moteur (Panasonic) | |
| Vitesse du convoyeur : 300-2000 mm | |
| Angle de convoyeur : 4-7° | |
| Hauteur du composant PCB "Haut 120mm bas: 15mm | |
|
Systèmes de flux de pulvérisation | Moteur pas à pas à mouvement alternatif Spray |
| Buses 7-UP ST-8 | |
| La capacité de Flux est de 6,5/litre | |
| Alimentation automatique du flux (option) | |
| Pression d'air de spary : 3-5bar | |
| Structure modulaire pour un entretien facile | |
| Système de chauffage | Zones de chauffage : 3 zones inférieures, |
| La longueur des zones de chauffage : 1450 mm | |
| Méthode de chauffage : Force l'air chaud | |
| Modularisation des zones de chauffage facile à entretenir | |
| Pot à souder | La capacité du pot de soudure : 280 kg |
| Deux ondes : Turbulence Wave et Lambda 2ndVague | |
| Matériaux : Alliage de titane (Op : Fonte émaillée) | |
| Nettoyage des systèmes Finger. |
Liste des pièces:
| NON. | Nom de la pièce de rechange | Marque | Origine |
| 1 | Afficher | Acer | Chine |
| 2 | L'ordinateur | Ordinateur industriel | Chine |
| 3 | API | Siemens | Allemagne |
| 4 | Module de contrôle de la température | Siemens | Allemagne |
| 5 | Moteur de convoyage 90W | Panasonic | Japon |
| 6 | Moteur d'onde de pot de soudure | ZIK | Chine |
| 7 | Serpentins de préchauffage | Taizhan | Chine |
| 8 | Tube chauffant pour pot à souder | Taizhan | Chine |
| 9 | Interrupteur principal | Mitsubishi | Japon |
| 10 | Contacteur et limiteur de devises | OMRON | Japon |
| 11 | Relais intermédiaire | OMRON | Japon |
| 12 | Porte-fusible et tube de fusible | OMRON | Japon |
| 13 | Contrôleur de programmation | CARLO GAVAZZI | la Suisse |
| 14 | Convertisseur de fréquence | Delta | Taïwan |
| 15 | Bouton d'alimentation et voyant lumineux | Izumi | Japon |
| 16 | Détecteur de température | Nihon Dennetu | Japon |
| 17 | RSS | CARLO GAVAZZI | la Suisse |
| 18 | Capteur photoélectrique | MALADE | Japon |
| 19 | Cylindre | CMS | Japon |
| 20 | Pulvérisateur de flux | 7 UP | Taïwan |
| 21 | Griffes en alliage de titane brevetées | JAGUAR | Chine |
| 22 | Commutateur air/principal | CHNT | Chine |
| 23 | Contacteur CA | CHNT | Chine |
| 24 | Bouton Commutateur | Schneider | La France |
