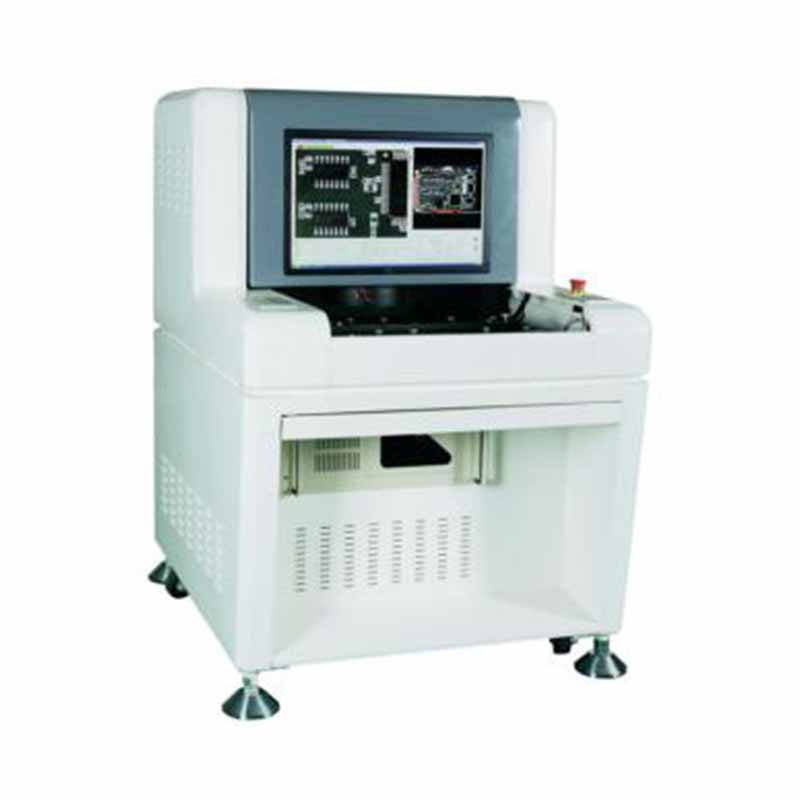

自動光學檢測AOI TY-500
離線 AOITY-500 產品詳細信息：
●500萬像素全彩高速數碼相機（16/20萬像素可選），保證圖像拍攝的高效率、高質量、高穩定性，還原真實自然的圖像效果。
●Windows 7 x64操作系統，數據處理速度快。
●GPU獨立硬件處理圖像，而CPU處理非圖像計算，以平衡計算機系統的效率。
●上千銷量，基於6大系列AOI產品的先進升級配置和持續技術創新，穩定性高，效率高。
●可選的高分辨率遠心鏡頭，獨特的平行光設計，PCBA傾斜或高大的元件可以清晰顯示。
●智能快速編程，智能算法，無需人工干預，簡單易學，檢測率高，錯誤率低。
●靈活移動的維修站和SPC檢測終端。
無線網絡下的移動設備，工作站可在車間靈活設置，一對多模式：通過一個維修工作站可以查看多台在線機器的檢測數據，缺陷細節一目了然。SQL數據系統定義明確，SPC報錶帶餅圖和直方圖，非常方便客戶過程分析和質量改進。
●方便實用的離線編程軟件OLP。PCB原圖實時拍攝並全內存存儲，確保在線或離線情況下的高效編程。
規格：VT-500
| 檢查系統 | 應用 | 模板印刷後，回流爐前/後，波峰焊前/後，FPC等。 |
| 程序模式 | 手動編程、自動編程、CAD數據導入 | |
| 檢查項目 | 模板印刷：焊料不可用、焊料不足或過多、焊料未對準、橋接、污點、划痕等。 | |
| 元器件缺陷：元器件缺失或過多、錯位、不平整、邊緣、反裝、元器件錯誤或不良等。 | ||
| DIP：缺件、損壞件、偏移、歪斜、倒置等 | ||
| 焊錫缺陷：焊錫過多或缺失、空焊、橋接、锡球、IC NG、銅污等。 | ||
| 計算方法 | 機器學習、顏色計算、顏色提取、灰度運算、圖像對比 | |
| 檢查方式 | PCB全覆蓋，具有陣列和不良標記功能 | |
| SPC統計功能 | 全面記錄測試數據並進行分析，靈活掌握生產及品質狀況 | |
| 最小分量 | 0201芯片，0.3間距IC | |
| 光學系統
| 相機 | 500萬像素全彩高速工業數碼相機，2000萬像素相機可選 |
| 鏡頭分辨率 | 10um/15um/18um/20um/25um，可定制 | |
| 光源 | 環形立體多通道彩燈，RGB/RGBW/RGBR/RWBR可選 | |
| 計算機系統 | 中央處理器 | Intel E3或同級 |
| 內存 | 16 GB | |
| 硬盤 | 1TB ， (SSD可選) | |
| OS | 贏 7.1, 64 位 | |
| 監視器 | 22寸，16:10 | |
| 機械系統 | 移動和檢查模式 | 手動進出板，Y伺服電機驅動PCB，X伺服電機驅動攝像頭 |
| 印刷電路板尺寸 | 20*20mm(Min)～450*350mm(Max)，可定制 | |
| PCB厚度 | 0.3～5.0mm | |
| 電路板重量 | 最大：3KG | |
| PCB邊緣 | 3mm，可按需定制 | |
| PCB折彎 | ＜5mm或PCB對角線長度的3% | |
| PCB元件高度 | 頂部：35mm，底部：75mm 可調，可根據需要定制 | |
| XY驅動系統 | 交流伺服電機、精密滾珠丝杆 | |
| XY移動速度 | 最大值：830mm/s | |
| XY定位精度 | ≦8um | |
| 一般參數 | 機器尺寸 | L1200 * W900 * H1500 毫米 |
| 力量 | AC220V，50/60Hz，1.2KW | |
| PCB離地高度 | 820±20mm | |
| 機器重量 | 450KG | |
| 安全標準 | CE安全標準 | |
| 環境溫濕度 | 10～35℃，35～80％RH （非冷凝）
| |
| 選修的 | 配置 | 維修站、離線編程系統、SPC伺服、條碼系統 |
