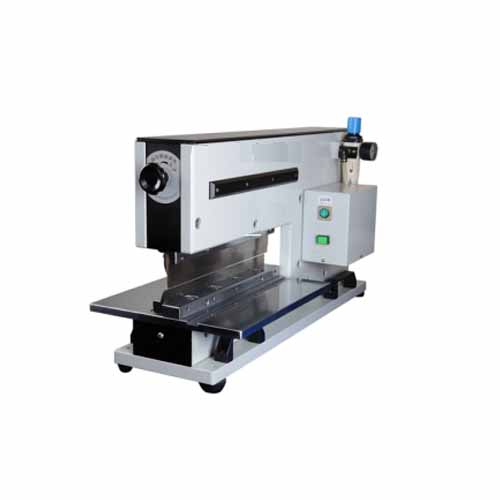

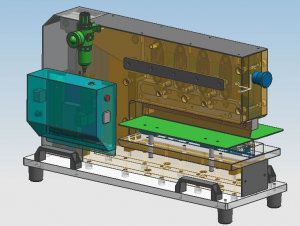

PCB V型切割机TYtech-2

简短的介绍：

特征：
1. TYtech-2 V型切割机采用高钢C型结构设计，无弯曲应力。
2、在压缩空气下工作，配合V型切割工具，实现平板、分板作业。
3.操作简单，速度快。
4.切割时产生的内应力最小，避免开裂。
5. 适用于任何带V-Cut 的PCB。
6、上下圆刀可精确调整。
7.圆刀可磨利回收利用。
8.切板长度不限。

麸皮：天泰科技

物品：V切机

最大切割长度：400mm

发源地：中国广东

发送电子邮件给我们下载为 PDF

产品信息

产品标签

PCB V型切割机TY-2

型号：TYtech-2/ TYtech-200/ TYtech-400

特征：

●分离板厚达3.5mm；

●安全地剪板，零件离刻线近 0.5 毫米，包括

陶瓷电容器；

●操作员万无一失！面板不能插入刀具中，除非在

得分线；

●气动；

●处理高达70mm的高元件；

●避免了圆刀可能出现的弓形波；

●刀距调整方便。

● 使用旋钮将刀片调整到PCB 刻痕线。

● 板分离无弯曲或断裂。

● 可安全地用于柔性和薄（至 0.5 毫米）PCB。

● 平稳、安静的气动装置，带脚踏板启动。

● 楔形线性刀片与 V 形槽划线轮廓相呼应，并以摇摆运动方式运行。

● 可与铝和其他基材一起使用，包括具有金属内层的基材。

气动PCB分板机技术参数
模型	TYtech-200	TYtech-2	TYtech-400
方面	450200460mm	620230400mm	960×425×350mm
刀片长度	200mm	330mm	400mm
空气要求	0.7Mpa	0.7Mpa	0.7Mpa
切削厚度	0.6~5.0mm	0.6~5.0mm	0.6~5.0mm
距 V 型槽的最小元件距离		1毫米
电压	220V,50HZ, 110V,50HZ(可选)
最大组件高度	70mm
机器重量	130公斤	185公斤	210公斤
机器保修期		一年
