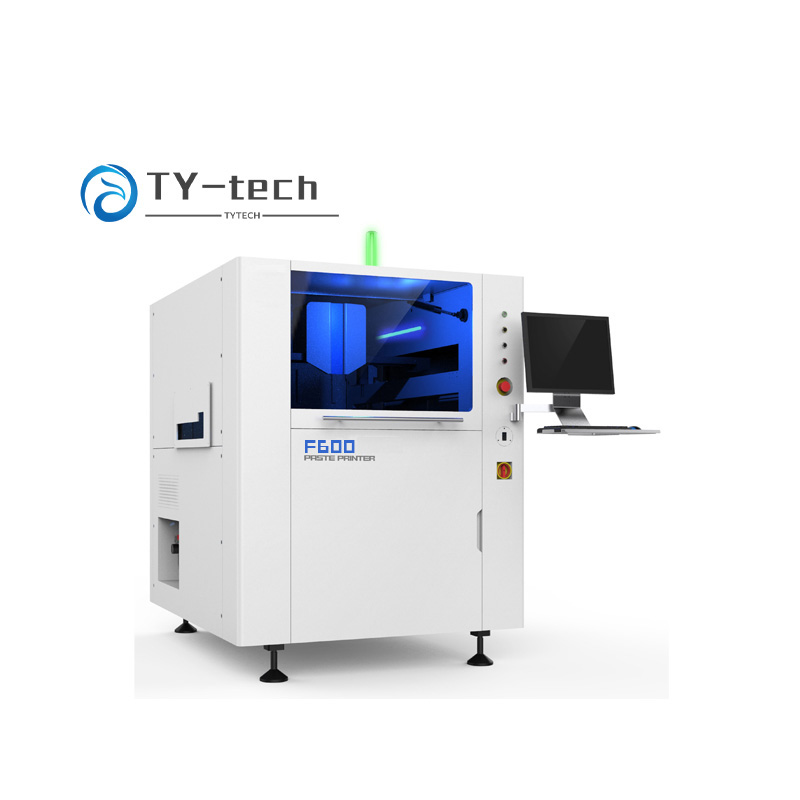

全自動高精度絲網印刷機 F600
同益科技全自動鋼網印刷機F600
1、PCB通過自動上板機沿著傳送帶送入自動錫膏印刷機的機器中
2、自動錫膏印刷機找到PCB主邊並定位
3.將Z型架向上移動到真空板的位置
4.加真空將PCB固定在特殊位置
5、視軸（打印機攝像頭）慢慢移動到PCB的第一個目標
6、印刷機攝像頭尋找對應鋼網下的標記點（參考點）
7. 機器移動印刷好的鋼網使其與PCB對齊，機器可以使鋼網在X、Y軸方向和主軸方向移動
8.鋼網與PCB對齊，Z型架向上移動，PCB接觸鋼網下部
9. 一旦移動到位，刮刀就會推動錫膏在模板上滾動，通過模板上的孔印刷在PCB的PAD（焊盤）位置
10、印刷完成後，Z架向下移動，將PCB與鋼網分離
11、自動錫膏印刷機將PCB送往下一道工序
12. 全自動錫膏印刷機接收下一張要印刷的PCB
13、下一塊PCB做同樣的工序，用第二個刮刀反方向印刷即可。
| F600+™ 參數 | |
| PCB參數 | |
| 最大板尺寸 | 650 毫米 x 340 毫米 |
| 最小板尺寸 | 50 毫米 x 50 毫米 |
| PCB厚度 | 0.4mm~6mm |
| 翹曲 | 最大限度。PCB 對角線 1% |
| 最大板重 | 6公斤 |
| 板邊間距 | 配置到3mm |
| 最大底部間距 | 20mm |
| 傳輸速度 | 1500mm/s(最大) |
| 對地傳輸高度 | 900±40mm |
| 傳輸方向 | 左-右，右-左，左-左，右-右 |
| 傳輸方式 | 一級傳動軌 |
| PCB取件方式 | 軟件可以改變彈性側壓（可選：底部多點或部分真空或全真空）。 |
| 板託方式 | 磁性頂針、輪廓塊、特殊工件夾具 |
| 打印參數 | |
| 打印頭 | 兩個獨立的直聯電機驅動器 |
| 模板框尺寸 | 650mm×400mm~850mm×750mm |
| 刮板式 | 鋼網刮刀/橡皮刮刀（角度45°/55°/60°根據印刷工藝選擇） |
| 打印方式 | 單刀或兩刀印刷 |
| 脫模長度 | 0.02 毫米至 12 毫米 |
| 打印速度 | 6 毫米/秒至 200 毫米/秒 |
| 印刷壓力 | 0.5kg至10Kg |
| 印花機芯 | ±250 毫米（從中心） |
| 圖像參數 | |
| 視場(FOV) | 6.4 毫米 x 4.8 毫米 |
| 工作台可調面積 | X,Y:±7.0mm θ:±2.0° |
| 參考點類型 | 標準參考點（見SMEMA標準），焊盤/孔 |
| 攝像系統 | 個體相機、上下個體成像視覺系統、幾何匹配定位 |
| 性能參數 | |
| 成像對位重複精度 | ±12.5μ(±0.0005") @6 σ，Cpk≥2.0 |
| 印刷重複精度 | ±25μ(±0.001") @6 σ，Cpk ≥ 2.0 |
| 週期 | 小於7.5s |
| 換線時間 | 不到5分鐘 |
| 設備 | |
| 力量 | AC220V±10%,50/60HZ,15A |
| 壓縮的空氣 | 4~6Kg/cm2，10.0管 |
| 操作系統 | 視窗XP |
| 設備尺寸 | 1330mm(L) x 1400mm(W) x 1480mm(H)(不包括屏幕和三色燈高度) |
| 設備重量 | 約1100kg |
