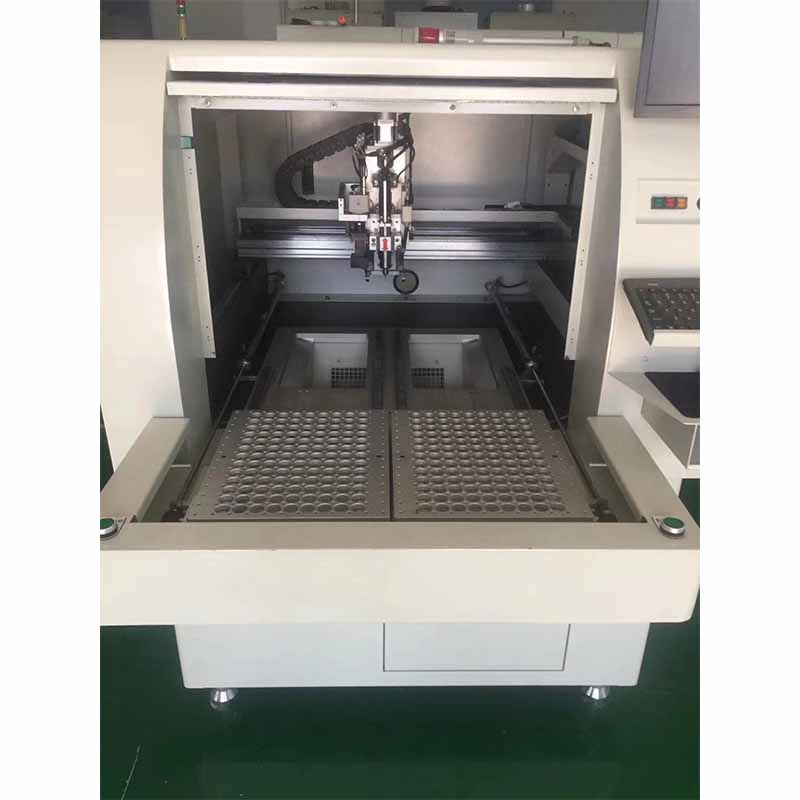

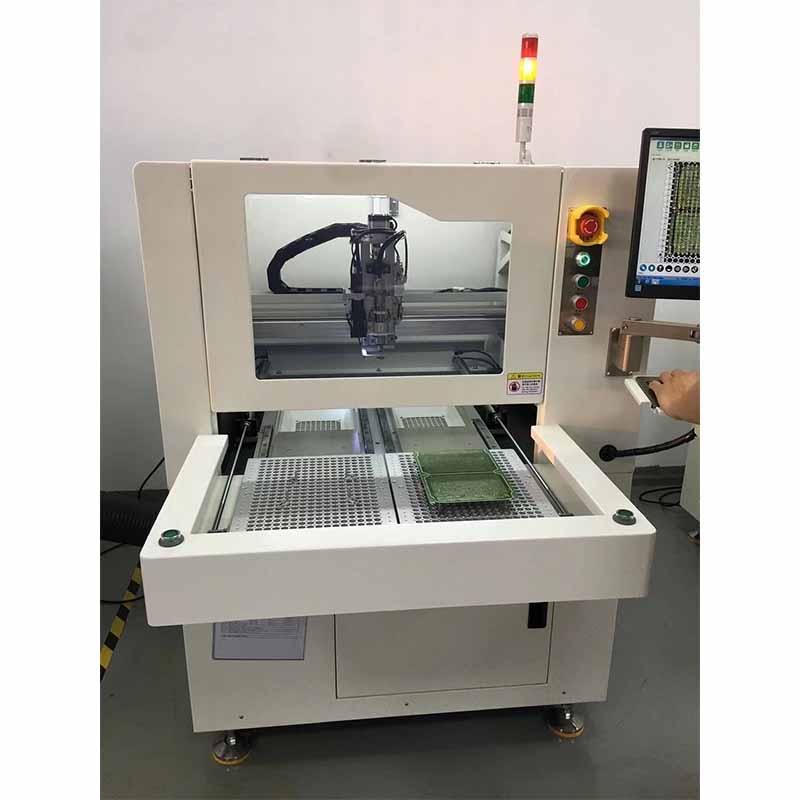

PCB雕刻機分板機TY-650
TYtech-650 A /TYtech-650B 系列是快速準確的獨立 PCB 路由器，帶有 CCD 相機和復雜的圖像處理軟件。
A：低應力分板解決方案
高速銑刀可精確切割密集的 PCB，而不會對電路板造成壓力。切割路徑可以設置為接近組件 0.5 毫米。

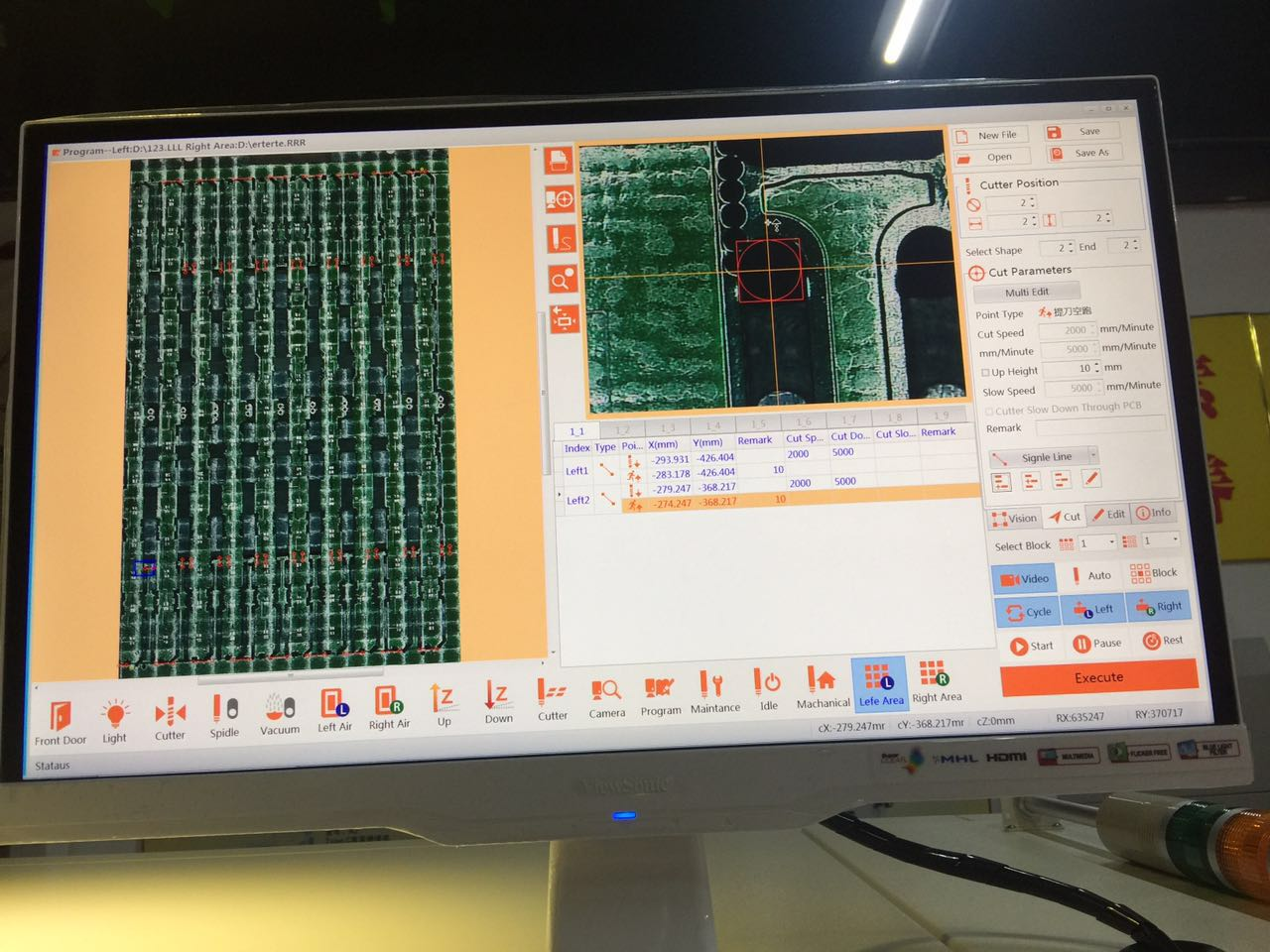

B：高級圖像處理軟件為編程路由器路徑提供點擊操作。
CCD 相機捕捉 PCB 的圖像，通過在計算機屏幕上基於 Windows 的簡單點擊操作即可輕鬆編程切割路徑。該軟件減少了時間並簡化了編程。

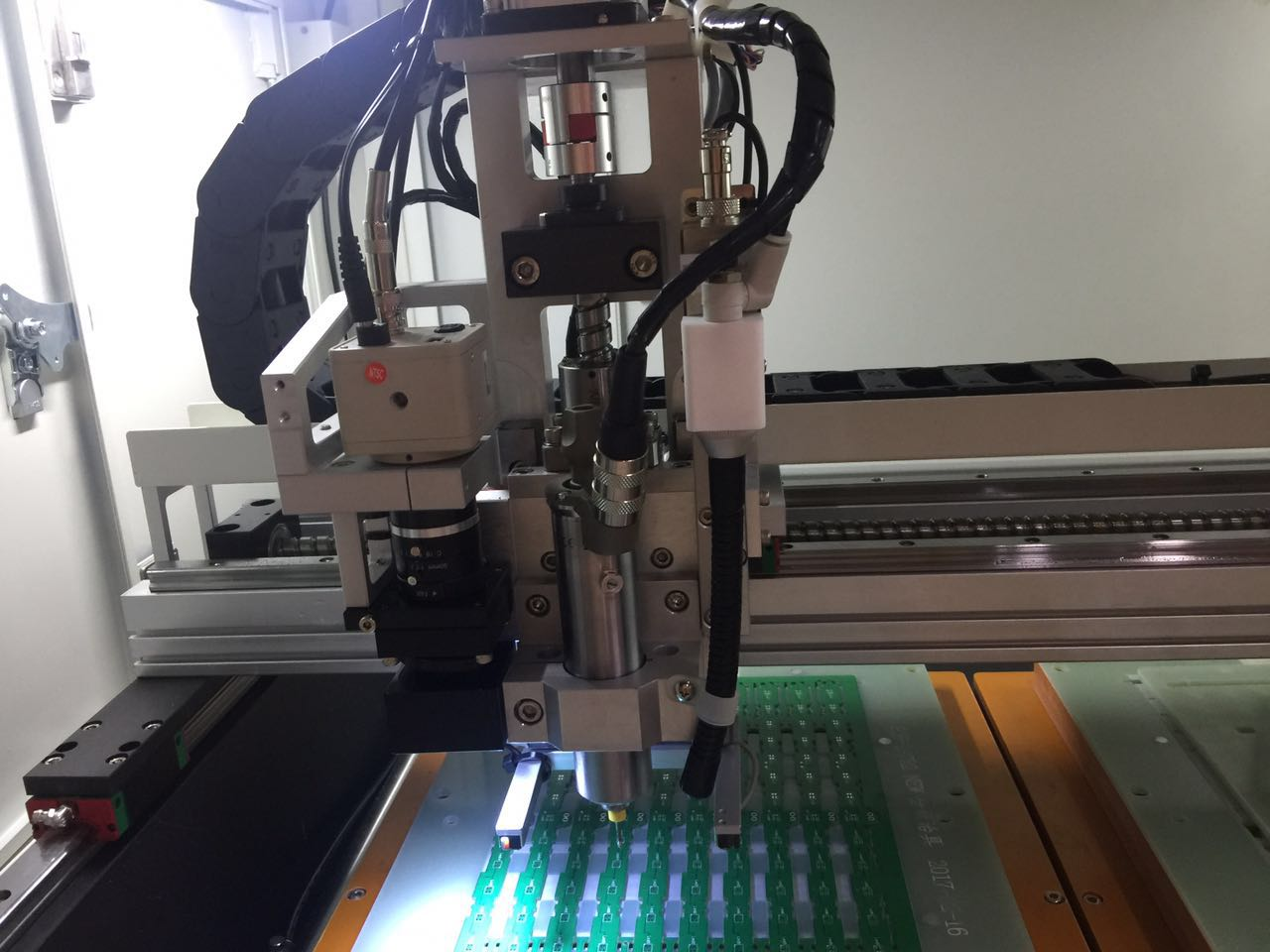

C：CCD 相機的自動對準補償。
CCD 相機讀取 PCB 上的基準標記並補償切割路徑相對位置的差異。
D：延長路由器位壽命。
自動 5 級深度調整可延長鑽頭壽命並減少更換時間和成本。
E：高速XY機器人和Z軸伺服電機
減少節拍時間並提高生產率。
F：小足跡
| TYtech-650 A | TYtech-650 B | TYtech-650C | |
| 類型 | 獨立 | ||
| 程序 | 圖像處理軟件 | ||
| 路由區 | 300 x 350 毫米 | 300 x 450 毫米 | 500×450mm |
| 最大 PCB 厚度（標準） | 2毫米 | ||
| 設置治具 | 2站 | ||
| 人機界面 | 觸摸屏工業顯示器+鍵盤+鼠標 | ||
| PCB裝載/卸載 | 自動的 | ||
| 最大 PCB 厚度（選項） | 6毫米 | ||
| 線路板材料 | 玻璃環氧樹脂、CEM1、CEM3、FR4等 | ||
| 銑刀直徑 | 0.8~3.0mm | ||
| 重複性 | ±0.01mm | ||
| 主軸電機 | 最高 60,000 轉/分 | ||
| 門 | 汽車 | ||
| 電力 | 三相交流電 380V 50hz | ||
| 氣動 | 0.5兆帕 | ||
| 路由器尺寸(mm) | 1300*1100*1500mm | 1300*1350*1500mm | 1500*1350*1500mm |
| 重量 | 800KG | 850KG | 900KG |

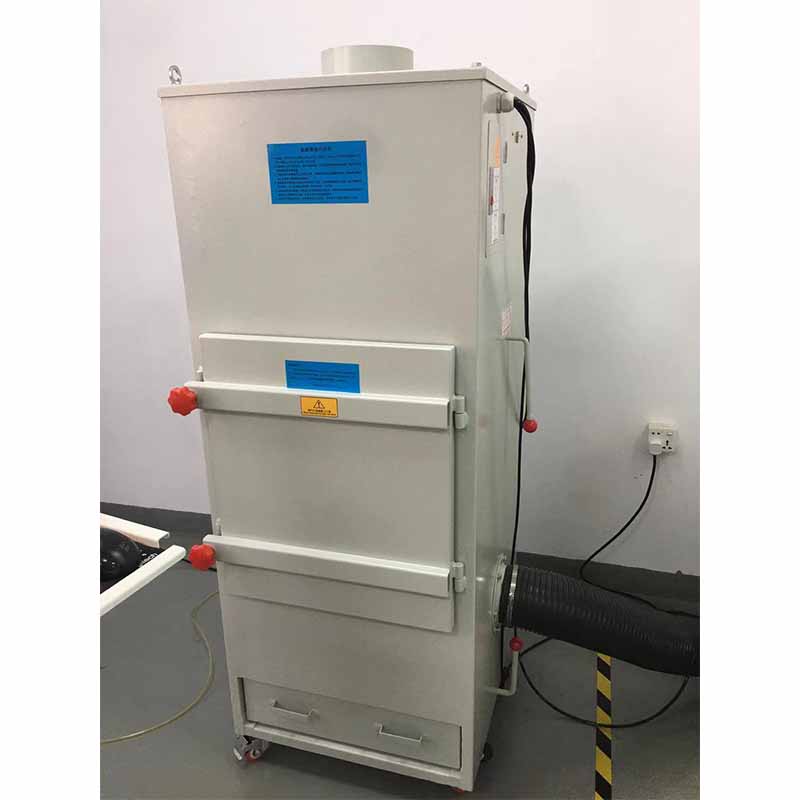

| 除塵器型號 | VF-30N | ||
| 類型 | 離線 | ||
| 軟件版本 | 基本/專業/定制 | ||
| 切割功能 | 直線、圓弧、U曲線、圓弧、L曲線 | ||
| 視覺系統 | 視覺自動定位系統 | ||
| 切割精度 | ± 0.01 毫米 | ||
| X、Y、Z軸驅動方式 | 交流伺服電機 | ||
| X、Y軸切削速度 | 0-100 毫米/秒 | ||
| 操作與數據 | 電腦系統 | ||
| 操作界面 | Windows 7的 | ||
| 電壓 | 220V 50HZ 1ψ | ||
| 力量 | 1500W | ||
| 除塵器電壓 | 380V 50HZ 3ψ | ||
| 除塵器功率 | 2200w | ||
| 集塵方式 | 下部除塵器（標準）或上部除塵器（可選） | ||
路由器編程走向高科技：
◎ A. 簡單易學的方法。
◎ B.精確到微米的軟件編程。
◎ C. 圓弧和圓編程的理想選擇
◎ D：將數千個程序保存為 Windows 文件。
◎ E. 用跳轉驅動將程序傳輸到其他路由器。
◎ F. 切割圖案、順序及X/Y坐標實時顯示。
特徵：
TYtech-650系列是一款視覺對位自動PCB佈線機，配備高速CCD視覺校正裝置，特別針對精密大容量PCB板的佈線作業，適用於手機、GPS、PDA和MODULE等小型PCB分為板。採用日本NAKANISHI精密主軸（也可根據客戶要求選配德國KAVO主軸等），無切削應力，切削後板邊光滑，精度高。
A.選擇排序方式實現自動裁切
1.切割工藝結合生產型號和數量，按PMC計劃生產；
2.避免出現先進生產能力不明確；
3.避免在非生產過程中進行修改；
4.實現人機分離。
B、二維碼自動檢索節目。
1.通過二維碼的規則可以直接調用程序，方便，簡單，不會出錯；
2、產品切換智能化。

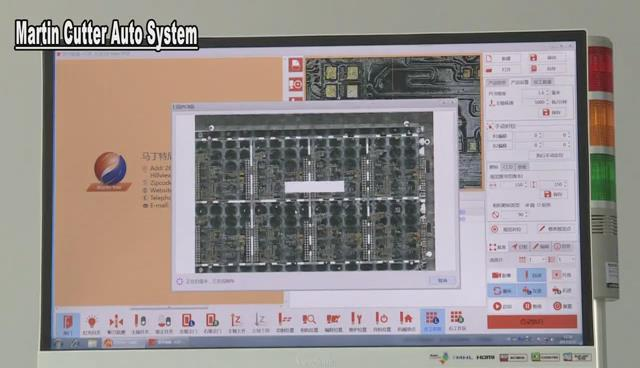

C.CCD掃描功能。
1、行業領先的PCBA全板掃描功能；
2.減少編程時間，切割路徑實時顯示，修改方便簡單。
